תיאור המוצר

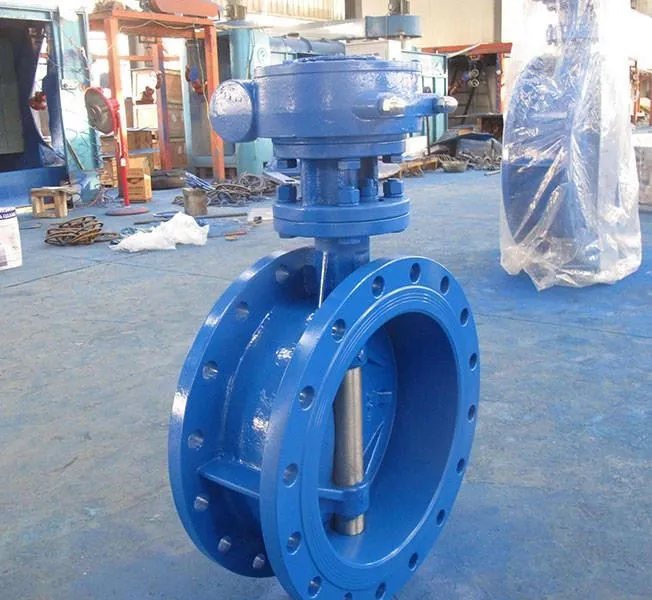

שסתום פרפר כפול אופסט
כהתקן בקרת נוזלים המשלב ביצועים גבוהים ויעילות-עלות, שסתום הפרפר הכפול הוא שדרוג טכנולוגי משסתום הפרפר האקסצנטרי היחיד. עיצוב המבנה הכפול הייחודי שלו משיג את היתרונות העיקריים של מומנט פתיחה וסגירה נמוך יותר, ביצועי איטום מעולים וחיי שירות ארוכים יותר.
מבנה המוצר ועקרון העבודה
מבנה המוצר
החידוש העיקרי של שסתום הפרפר הכפול טמון בעיצוב ה"כפול אופסט" שלו, שבו ציר גזע השסתום מוסט בו זמנית הן ממרכז לוחית הפרפר (אקסצנטריות צירית) והן ממרכז גוף השסתום (אקסצנטריות רדיאלית). מבנה מיוחד זה מאפשר לצלחת הפרפר להתנתק לחלוטין ממושב השסתום עם סיבוב קטן מאוד בלבד במהלך פתיחת השסתום, מניעת דחיסה וחיכוך יתר בין לוח הפרפר למושב השסתום. כשהיא סגורה, צלחת הפרפר מסתובבת בכיוון ההפוך ומתאימה בדיוק למושב השסתום באמצעות האפקט המנחה של המבנה האקסצנטרי. תוך שימוש בעקרון איטום המיקום, אטימה הדוקה מושגת על ידי מינוף הדחיסה האלסטית של מושב השסתום על ידי צלחת הפרפר. לחלק מדגמי אטמי מתכת יש אפילו מאפיין- פיצוי עצמי ש"ככל שהלחץ גדול יותר, האיטום אמין יותר".
עקרון עבודה
השסתום מורכב בעיקר ממרכיבי ליבה כגון גוף השסתום, לוחית הפרפר, מושב השסתום, גזע השסתום, אטמים ומחברים.
גוף השסתום משתמש בתהליך יציקה אינטגרלי כדי להבטיח חוזק מבני וקשיחות.
ניתן לעצב את לוח הפרפר באופן אופציונלי עם עיצוב רב ערוצי -שטוח כפול-, המאזן את כוח זרימת המים בקצבי זרימה גבוהים, מונע רטט של לוחית השסתומים ומשפר את היציבות התפעולית.
גזע השסתום וצלחת הפרפר מהודקים יחד באמצעות סיכות מחודדות או חיבורים מאובטחים אחרים כדי למנוע התרופפות ודליפה במהלך ההולכה.
אטם הפיר משתמש במבנה איטום טבעת "O" רב-צף, המספק הן איטום מדיה פנימי והן הגנה מפני זיהומים חיצוניים.
תכונות ויתרונות המוצר
ביצועי איטום מעולים
המבנה האקסצנטרי מאפשר ללוח הפרפר ולמושב השסתום ליצור איטום- מובנה, המונע ביעילות דליפת אוויר ומים.
התנגדות ללבוש
לוח הפרפר מתנתק במהירות ממושב השסתום בעת הפתיחה, מפחית את החיכוך והבלאי ביניהם ומאריך את חיי השירות של מושב השסתום.
מומנט פתיחה וסגירה נמוך
העיצוב הכפול מפחית את החיכוך בין צלחת הפרפר למושב השסתום, מקטין את מומנט הפתיחה והסגירה של השסתום ומקל על הפעולה.
ישימות רחבה
מתאים למגוון רחב של טמפרטורות ולחצים, העונה על צורכי בקרת המדיה הנוזלית של תעשיות שונות.
הרכב החומר
גוף שסתום
ברזל יצוק רקיע, ברזל יצוק אפור; פלדת פחמן, פלדת סגסוגת; נירוסטה; Hastelloy, סגסוגת טיטניום.
גזע שסתום
פלדת אל חלד משמשת בדרך כלל; עבור-לחץ גבוה או תנאים קורוזיביים מאוד, נבחר פלדת אל חלד מתקשה משקעים או Hastelloy.
צלחת דיסק
ברזל יצוק גמיש; פלדה יצוקה; נירוסטה.
מושב שסתום
מושבי שסתומים רכים-: פולי-טטרה-פלואורואתילן (PTFE), פוליטטרה-פלואורואתילן מחוזק (RPTFE), גומי ניטריל (NBR), גומי פלואורו (FKM/Viton).
מושבי שסתומים קשים-: נירוסטה (304, 316) עם שכבת סגסוגת קשיחה (Stellite), או ציפוי קרמי.
תרחישי יישום מוצר
שירותי מים עירוניים
הולכה והפצה של מי שתייה, צריכת מים גולמיים, מערכות השפעות וקולחים של מתקני טיהור שפכים ומערכות לטיפול בבוצה.
01
אנרגיה כוח
מי הזנה לדוד, מערכות מים במחזור ובקרת זרימת צינורות קירור מים של גנרטור.
02
תעשייה פטרוכימית
הובלה וסגירה- של שמנים קלים, ממיסים כימיים וגז טבעי.
03
מטלורגיה וחומרי בניין
טיפול בשפכים מתכתיים, הובלת זנב מכרות וצינורות הובלת חומרי גלם בתהליכי ייצור חומרי בניין.
04
תעשיות אחרות
מערכות HVAC, הובלת מדיה בתעשיית המזון והמשקאות ומערכות מים תעשייתיות במחזור וכו'.
05
אריזה והובלה
