01. תיאור מוצרים

שסתום שער גזע עולה ברזל גמיש הוא שסתום בקרת צנרת נפוץ שתכונת הליבה שלו היא שגזע השסתום נע למעלה ולמטה עם לוחית השער במהלך הפעולה, מה שמאפשר לראות בבירור את מצבו הפתוח או הסגור של השסתום מבחוץ.
מבנה זה מקל על שימון גזע ומספק אינדיקציה ברורה למצבי פתיחה/סגירה, מה שהופך אותו לאמץ נרחב.

02. מפרטי מוצר

שסתום שער מושב גמיש עולה גזע עולה

מימד חיצוני וחיבור ראשי
DN	OUTLINE (מ"מ)					END FLANGE PN10/16-CL125/150
	BS5163	רַעַשׁ F4	רַעַשׁ F5	ASME B16.10	AS2638	EN 1092-2			ASME B16.1/B16.42			AS4087 n-d
	L					D	K	n-d	D	K	n-d	D	K	n-d
40	165	140	240	-	150	110	4-Φ19	127	98.5	4-Φ16	-	-	-
50	178	150	250	178	-	165	125	4-Φ19	152	120.5	4-Φ19	-	-
65	901	170	270	190	-	185	145	4-Φ19	178	139.5	4-Φ19	-	-
80	203	180	280	203	203	200	160	8-Φ19	191	152.5	4-Φ19	185	146	4-Φ18
100	229	190	300	229	229	220	180	8-Φ19	229	190.5	8-Φ19	215	178	4-Φ18
125	254	200	325	254	-	250	210	8-Φ19	254	216	8-Φ22	-	-
150	267	210	350	267	267	285	240	8-Φ23	279	241.5	8-Φ22	280	235	8-Φ18
200	292	230	400	292	292	340	295	8-Φ2312-Φ23	343	298.5	8-Φ22	335	292	8-Φ18
250	330	250	450	330	330	395/405	350/355	12-Φ2312-Φ28	406	362	12-Φ25	405	356	8-Φ22
300	356	270	500	356	356	445/460	400/410	12-Φ2312-Φ28	483	432	12-Φ25	455	406	12-Φ22
350	381	290	550	381	381	505/520	460/470	16-Φ2316-Φ28	533	476	12-Φ28	525	470	12-Φ25
400	406	310	600	406	406	565/580	515/525	16-Φ2816-Φ31	597	540	16-Φ28	580	521	12-Φ26
450	432	330	650	432	432	615/640	565/585	20-Φ2820-Φ31	635	578	16-Φ32	640	584	12-Φ26
500	457	350	700	457	457	670/715	620/650	20-Φ2820-Φ34	699	635	20-Φ32	705	641	16-Φ26
600	508	390	800	508	508	780/840	725/770	20-Φ3120-Φ37	813	749	20-Φ35	825	756	16-Φ30

שסתום איטום מושב אלסטי

DN	50	65	80	100	125	150	200	250	300
מימד חיצוני וחיבור ראשי
PN10
L	250	270	280	300	325	350	400	450	500
D	165	185	200	220	250	285	340	395	445
H	215	245	285	320	360	415	445	585	670
C	160	180	200	200	250	250	280	320	350
PN16
DN	50	65	80	100	125	150	200	250	300
L	250	270	280	300	325	350	400	450	500
D	165	185	200	220	250	285	340	405	460
H	215	245	285	320	360	415	480	585	670
C	160	180	200	200	250	250	280	320	350

03. תכונות מבניות של המוצר

ברור חזותית

היתרון העיקרי של שסתום שער הגזע העולה מברזל גמיש הוא הגזע החשוף שלו, המאפשר ראות ברורה של המיקום האנכי של הגבעול. זה מאפשר למפעילים לקבוע בקלות את מצב השסתום פתוח או סגור, ולמנוע הפעלה שגויה. זה מתאים במיוחד ליישומים קריטיים כגון מערכות הגנה מפני אש.

קל לשימון

אום גזע השסתום ממוקם בדרך כלל על מכסה המנוע או התושבת של השסתום, תוך הימנעות ממגע ישיר עם המדיום. זה מקל על שימון ותחזוקה, ובכך מאריך את חיי השירות שלו.

תופס הרבה מקום

מכיוון שגזע השסתום חייב לעלות בעת הפתיחה, הגובה הכולל גדל, ומצריך שטח התקנה גדול יותר. באזורים סגורים, כגון צינורות תת קרקעיים, ייתכן שהוא לא מתאים.

04.עקרון העבודה של המוצר

סובב את גלגל היד כדי להקדים או להחזיר את חיבור ההברגה בין גלגל היד לגזע השסתום, ובכך להרים או להוריד את השער המחובר לגזע כדי להשיג פונקציות פתיחה וסגירה. כאשר שסתום שער גזע עולה סגור, משטחי האיטום מסתמכים אך ורק על הלחץ של המדיום לאטום-כלומר, הלחץ הבינוני כופה על משטח האיטום של השער כנגד המושב בצד הנגדי כדי להבטיח איטום. זה ידוע בתור איטום-עצמי. רוב שסתומי השער משתמשים באיטום מאולץ. כשהוא סגור, מופעל כוח חיצוני כדי ללחוץ בכוח את לוחית השער אל המושב, מה שמבטיח שמשטח האיטום יישאר אטום.

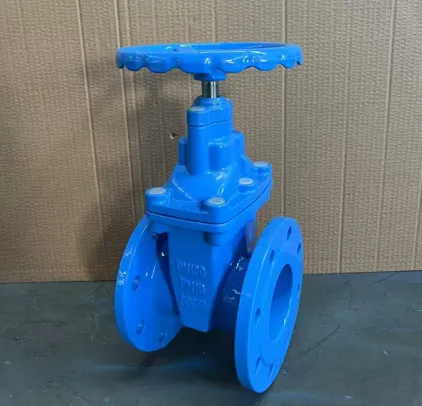

05. תצוגת מוצר

product-795-341

06. יישומי מוצר

ברזל רקיע שסתום שער גזע עולה מתאים לבקרת נוזלים במדיות שונות, לרבות מים, נפט, גז ועוד. הוא נמצא בשימוש נרחב במגזרים תעשייתיים כמו עיבוד כימי, נפט ואספקת מים וניקוז, כמו גם ביישומים אזרחיים כמו מערכות מים ביתיות וביוב.

במגזר התעשייתי

שסתומי שער הגזע העולה משמשים בדרך כלל לכיבוי צינורות ולוויסות זרימה.

במגזר האזרחי

שסתומי שער גזע עולים משמשים בדרך כלל לשליטה בצינורות אספקת מים ביתיים.
