01. תיאור מוצרים

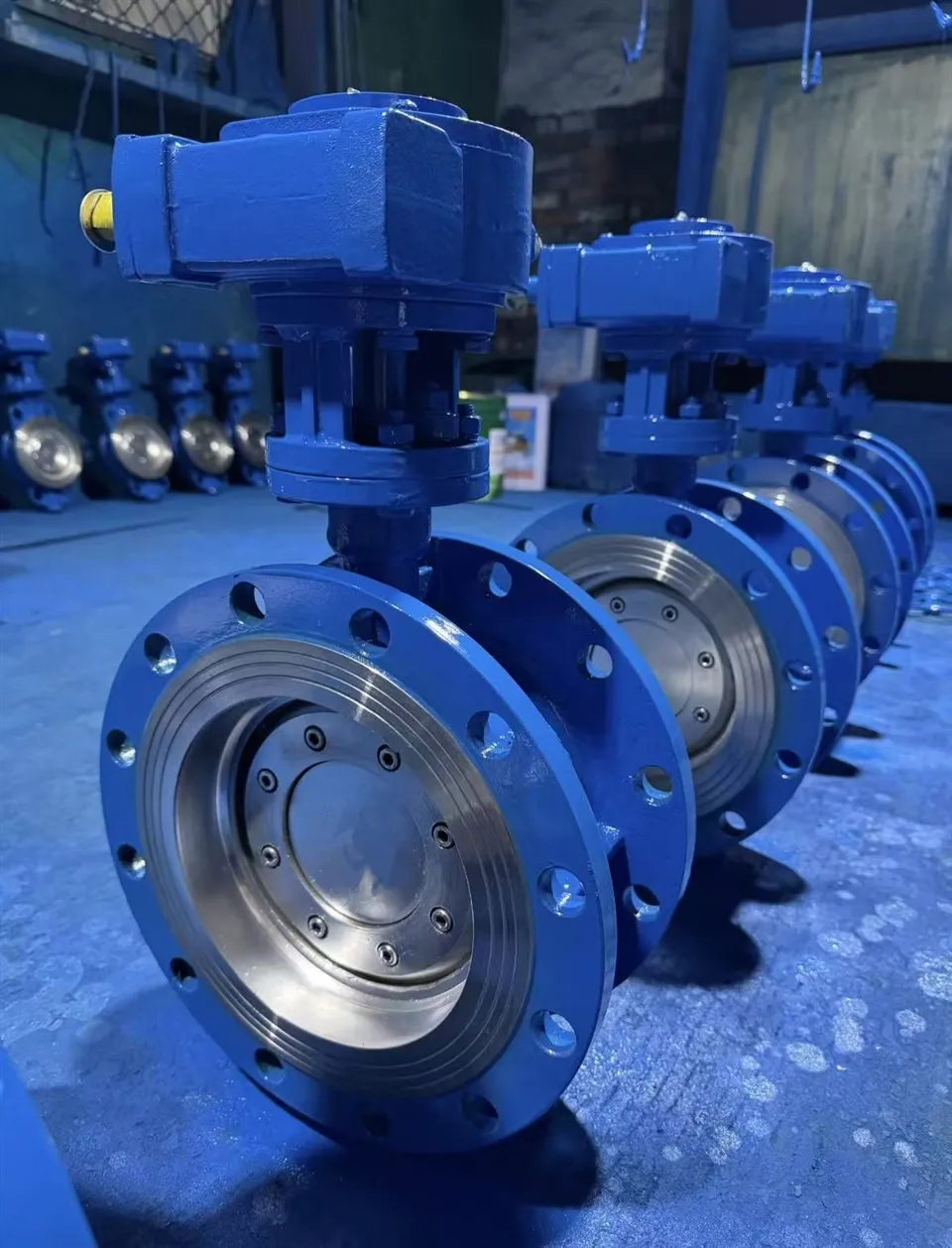

שסתום הפרפר מסוג -U כולל עיצוב תעלות זרימה חדשני בצורת U-, המציע יכולת זרימה גדולה יותר, ירידת לחץ נמוכה יותר וביצועי איטום מעולים בהשוואה לשסתומי פרפר מסורתיים. הוא מתאים באופן אידיאלי לשליטה או סגירה של מים, גז, נפט, תמיסות וחומרי מאכל בתעשיות עירוניות, כימיות, ייצור חשמל, HVAC, מזון ותרופות.
02. מידע בסיסי
| דגם מס. | שסתום פרפר מסוג U- | טופס חיבור | אוֹגֶן |
|---|---|---|---|
| לַחַץ | לחץ רגיל | טופס איטום | גלנד אריזות גלובוס שסתום |
| תֶקֶן | הוּא | הוֹבָלָה | משא אוקיינוס |
| אֵיכוּת | עָמִיד | חבילת הובלה | קופסת דיקט |
| סִימָן מִסחָרִי | JINTAI | מִפרָט | שסתום פרפר טורבינה מסוג -U |
| חוֹמֶר | בַּרזֶל יְצִיקָה | מִבְנֶה | צִנוֹרִי |
| פוּנקצִיָה | Ddcv Double Lobe, Nrvr Silence, Sfcv Rubber Lobe, Nrvz Silence, Nrvg Silence | כיוון זרימה | חַד כִּוּוּנִי |
| בַּקָשָׁה | שימוש תעשייתי, שימוש תעשייתי במים | הֲפָקָה | משלוח נקודתי |
| לְסַפֵּק | מכירה ישירה במפעל |
03. תכונות מבניות של המוצר
לוחית שסתום:
מעוצבת בדיוק שאין שני לו, לוחית השסתומים-המכונה גם לוחית הפרפר-מתהדרת בצורת דיסק ייחודית, מחושלת במומחיות מפלדת אל חלד 304 מובחרת. חומר יוצא דופן זה מציע עמידות יוצאת דופן בפני קורוזיה ובלאי. היכולת המדהימה שלו להסתובב סביב הציר בתוך מושב השסתום עד ל-90 מעלות מאפשרת שליטה ללא רבב על פעולות השסתום, מה שהופך אותו לנכס שלא יסולא בפז במערכות ניהול נוזלים מתוחכמות.
גוף שסתום:
מהונדס בדיוק מפלדה יצוקה חזקה, גוף השסתום מעוצב בקפידה כדי לספק חוזק וקשיחות ללא תחרות, המסוגל לעמוד בלחצים ובטמפרטורות משמעותיים. בחירת חומר זו מבטיחה עמידות יוצאת דופן תוך שהיא מציעה יתרונות יציקה ועיבוד יוצאי דופן, המאפשרת יצירה ללא מאמץ של מבני גוף שסתומים מורכבים עם דיוק יוצא דופן.
מבנה איטום:
מבנה האיטום של שסתום הפרפר מעוצב בקפידה, וכולל רכיבי איטום אלסטיים כגון גומי גמיש או טבעות איטום מתכת חזקות. רכיבים חיוניים אלה מבטיחים אטימה מושלמת בין לוחית השסתום מנירוסטה 304 למושב השסתום, מבטיחים אפס דליפה כאשר הם סגורים היטב, ובכך משמרים את שלמות המערכת ומייעל את היעילות.
04.תכונות עיקריות של המוצר
שסתום פרפר מאוגן מסוג -U מציג עיצוב ערוץ זרימה חדשני בצורת -U, המספק יכולת זרימה גדולה יותר, ירידת לחץ מינימלית וביצועי איטום יוצאי דופן בהשוואה לשסתומי פרפר רגילים. מושלם לשליטה או סגירה של מים, גז, נפט, תמיסה ומדיה קורוזיבית בתעשיות כגון עירוניות, כימיקלים, חשמל, HVAC ומזון ותרופות.
-
אטם רך (EPDM/NBR/PTFE): מבטיח אפס דליפה, אידיאלי לנוזלים נקיים/מזון-.
חותם קשיח מתכתי (SS304/316): עמיד בטמפרטורות גבוהות (פחות או שווה ל-400 מעלות) ולחצים (PN16+) ללא מאמץ.
שיטות הפעלה מרובות - ידניות, גיר, פנאומטיות, חשמליות (אפשרויות הגנת פיצוץ-זמינות).
חיי שירות ארוכים - דיסק מעובד בקפידה מבטיח 100,000 מחזורים ללא בלאי!
התקנה קלה - קצוות אוגנים (תקני GB/ANSI/DIN), נדרשת תחזוקה מינימלית.
05. מפרטי מוצר
| גודל נומינלי | סוג מופעל | לַחַץ | טֶמפֶּרָטוּרָה | חומר חותם | חומר דיסק | חומר גוף | בֵּינוֹנִי | בַּקָשָׁה | תקן חיבור |
|---|---|---|---|---|---|---|---|---|---|
| DN50- 350 |
מפעיל פניאומטי | PN2 | -15-85 מעלות | PTFE | WCB | ברזל רקיע | חומצה חזקה | מַיִם | PN10/PN16 |
| מפעיל חשמלי | PN1.0 | -15-150 מעלות | EPDM | SS304 | מספוא אלקלי חזק | גַז | ANSI150 | ||
| ידית יד ידנית | PN1.6 | SS316 | מִסְפּוֹא | DIN16 | |||||
| ציוד תולעת | צלחת ליטוש | JIS10K/16K |
| גוֹדֶל | CLASS150 | JIS 10K | PN10 | PN16 | A | B | ΦD | L | H | C | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | NPS | D1 | N-Φd1 | D1 | N-Φd1 | D1 | N-Φd1 | D1 | N-Φd1 | ||||||
| 50 | 2" | 120.6 | 4-Φ19.1 | 120 | 4-Φ19 | 125 | 4-Φ19 | 125 | 4-Φ19 | 161 | 83 | 52.9 | 42 | 292 | 99 |
| 65 | 2½" | 139.7 | 4-Φ19.1 | 140 | 4-Φ19 | 145 | 4-Φ19 | 145 | 4-Φ19 | 175 | 93 | 64.5 | 45 | 316 | 99 |
| 80 | 3" | 152.4 | 4-Φ19.1 | 150 | 8-Φ19 | 160 | 8-Φ19 | 160 | 8-Φ19 | 181 | 95 | 78.8 | 46 | 324 | 99 |
| 100 | 4" | 190.5 | 8-Φ19.1 | 175 | 8-Φ19 | 180 | 8-Φ19 | 180 | 8-Φ19 | 200 | 114 | 104 | 52 | 362 | 99 |
| 125 | 5" | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 | 210 | 8-Φ19 | 210 | 8-Φ19 | 213 | 127 | 123.3 | 55 | 394 | 115 |
| 150 | 6" | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 | 240 | 8-Φ23 | 240 | 8-Φ23 | 226 | 139 | 155.1 | 56 | 419 | 115 |
| 200 | 8" | 298.5 | 8-Φ22.4 | 290 | 12-Φ23 | 295 | 8-Φ23 | 295 | 12-Φ23 | 260 | 172 | 202.5 | 61 | 506 | 220 |
| 250 | 10" | 361.9 | 12-Φ22.4 | 355 | 12-Φ25 | 350 | 12-Φ23 | 355 | 12-Φ28 | 292 | 203 | 250.5 | 66 | 566 | 220 |
| 300 | 12" | 431.8 | 12-Φ22.4 | 400 | 16-Φ25 | 400 | 12-Φ23 | 410 | 12-Φ28 | 337 | 242 | 301.5 | 77 | 650 | 220 |
| 350 | 14" | 476 | 12-Φ28.5 | 445 | 16-Φ25 | 460 | 16-Φ23 | 470 | 16-Φ28 | 368 | 267 | 333.3 | 77 | 715 | 323 |
06. המלצות מוצר
