01. תיאור מוצרים
שסתום סימון נדנוד ברזל רקיע הוא סוג של שסתום הנפתח ונסגר אוטומטית תחת הכוח של המדיום עצמו. תפקידו העיקרי הוא למנוע זרימה לאחור של המדיום ולמנוע תאונות. הם משמשים בעיקר במערכות צנרת בתעשיות כמו נפט, כימיקלים, תרופות, דשנים וייצור חשמל.
02. מידע בסיסי
| חוֹמֶר | פלדה יצוקה | טופס חיבור | אוגן, ריתוך, מהדק |
|---|---|---|---|
| מִבְנֶה | נַדְנֵדָה | לַחַץ | לחץ נמוך וגבוה |
| פוּנקצִיָה | Ddcy Double Lobe, Nrvr Silence, Sfcv Rubber Lobe, Nrvr Silence, Nrvr Silence | טופס איטום | מתכת, אטם, O-אטום טבעת |
| כיוון זרימה | חַד כִּוּוּנִי | תֶקֶן | JIS,Bsw,ANSI,GB,DIN |
| בַּקָשָׁה | שימוש תעשייתי, שימוש תעשייתי במים, שימוש ביתי | זמן אספקה | 15-25 ימים |
| שִׁכבָה | מותאם אישית | לְעַצֵב | BS 1868 / ASME B16.34 |
| גוֹדֶל | DN15-DN1200 | סיום חיבור | Flanged RF, FF, RfJ, Bw |
| פָּנִים אֵל פָּנִים | ASME B16.10 | אוגן קצה | ASME B16.5 |
| Bw End | ASME B16.25 | מִבְחָן | API598 |
| מָקוֹר | סִין | זמן אחריות | 24 חודשים |
| OEM/ODM | מותאם אישית | גודל חבילה | מותאם אישית |
| חבילת הובלה | מארז עץ | מִפרָט | מותאם אישית |
03.מבנה ועקרון עבודה
בקרת זרימה חד כיוונית:
מאפשר זרימת נוזלים בכיוון אחד בלבד, מונע אוטומטית זרימה לאחור (אין צורך בפעולה חיצונית).
סוגים ראשוניים:
- סוג נדנדה: עיצוב דיסק עם צירים, מתאים ליישומים במהירות גבוהה-זרימה/נמוכה-
- סוג הרמה: דיסק הנעה אנכית, ביצועי איטום גבוהים
- סוג דיסק כפול: עיצוב -ופל, ירידת לחץ נמוכה
- סוג שסתום בדיקת כדור: מבנה כדור צף, סובלנות מצוינת לפסולת
04. תכונות המוצר
שסתום סימון נדנוד ברזל רקיע, המכונה גם שסתום סימון נדנוד או שסתום בדיקה נדנוד, נפתח או נסגר אוטומטית על סמך זרימת המדיום וכוח המשיכה. תפקידו למנוע זרימה חוזרת של המדיום בתוך הצינור.
שסתום סימון נדנוד ברזל רקיע הוא שסתום אוטומטי המשמש בעיקר בצינורות הדורשים זרימה חד-כיוונית של מדיה ויש להתקין אותו אופקית.
מתאים למדיה נקייה; לא מומלץ עבור מדיה המכילה חלקיקים מוצקים או צמיגות גבוהה.
החומרים עבור הגוף הראשי, הרכיבים הפנימיים, האריזה, האטמים והמחברים ניתנים לשילוב סביר בהתאם לדרישות המשתמש או לתנאי ההפעלה בפועל.
05.פרמטרים של מוצר
| גודל נומינלי | גודל נומינלי (אינץ') | F | H (בערך) |
|---|---|---|---|
| 25 | 1 | 127±2 | 115 |
| 40 | 1.1/2 | 165±2 | 130 |
| 50 | 2 | 203±2 | 145 |
| 65 | 2.1/2 | 216±2 | 155 |
| 80 | 3 | 241±2 | 175 |
| 100 | 4 | 292±2 | 200 |
| 125 | 5 | 330±2 | 210 |
| 150 | 6 | 356±2 | 240 |
| 200 | 8 | 495±3 | 275 |

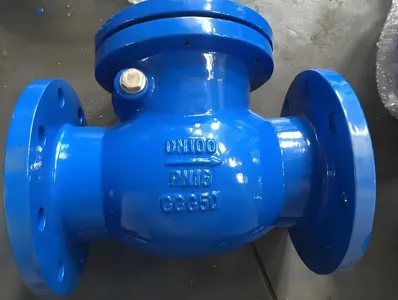

06. תצוגת מוצר
07. המלצות מוצר
