I. הגדרת המוצר ותכונות מבניות

מורכב מגוף מרפק של 45 מעלות ואוגנים בשני הקצוות, תפקיד הליבה שלו הוא לשנות את כיוון הצינור, השגת חיבור נתיק ואטום לנוחות השימוש.

מאפיינים: קוטר DN100 (כ-100 מ"מ), מתאים לציוד צנרת באותו מפרט; התנגדות פנייה של 45 מעלות נמוכה, מתאימה לכוונון- עדין של הכיוון; אוגנים סטנדרטיים מאפשרים פירוק והרכבה קלים, איטום אמין ופותרים את אתגרי התחזוקה של מרפקים מרותכים.

II. פרמטרים טכניים מרכזיים

תואם לתקני התעשייה, התייחסות לבחירה:

קוטר נומינלי (DN): 100 מ"מ, מתאים לצינור פלדה 114 מ"מ וצינור ברזל רקיע 140 מ"מ;
זווית סיבוב: 45 מעלות, שגיאה פחות או שווה ל-±1 מעלות;
תקן אוגן: PN10/PN16, תקן DN100 עם 3 חורי ברגים;
עובי קיר: ניתן להתאים אישית ברזל גמיש 7.2 מ"מ, פלדת פחמן ופלדת אל חלד;
לחץ עבודה: סטנדרטי 1.0/1.6MPa, ניתן להתאים אישית לחץ גבוה;
טמפרטורת עבודה: סטנדרטי -20 ~ 120 מעלות, חומר סגסוגת עומד בטמפרטורות מעל 400 מעלות;
שיטת חיבור: אוגן נשלף עם אטם איטום, עמיד בפני זעזועים.

III. חומרים נפוצים ותרחישים ישימים

חומר פלדת פחמן

יחס עלות-ביצועים גבוה, לאחר טיפול למניעת חלודה, מתאים לאספקת מים עירונית וניקוז, חימום והעברת לחץ נמוך- תעשייתית כללית, החומר הנפוץ ביותר.

חומר נירוסטה

בעיקר 304 ו-316L, עמידים בפני קורוזיה- וללא זיהום משני, מתאים ליישומי כימיקלים, מזון, תרופות ומי שתייה.

חומר ברזל רקיע

חוזק גבוה, רעש נמוך, איטום מעולה ועמידות בפני זעזועים, מתאים למערכות ניקוז עירוניות ו-גבוהות, מותאם לסביבות מורכבות וחיי שירות ארוכים.

חומר סגסוגת פלדה

עמידות בפני טמפרטורות גבוהות ולחץ גבוה, מתאים לתנאי עבודה קיצוניים בתעשיות-מתקדמים כגון נפט, גז טבעי וכוח.

IV. יתרונות המוצר

היגוי חלק וגרר מופחת, הפחתת צריכת האנרגיה;

אוגנים נשלפים להתקנה ותחזוקה נוחים, חיסכון בכוח אדם;

איטום אמין וחומרים עמידים, הפחתת עלויות תחזוקה;

ייצור מתוקנן, תואם עם שסתומי צינור סטנדרטיים שונים;

חומרים בשפע, מתאימים לתחומים מרובים, יחס ביצועים- גבוה.

V. נקודות התקנה ותחזוקה

אמצעי זהירות בהתקנה

1. בדוק את המראה עבור פגמים וודא מפרטים וחומרים;

2. להבטיח סיבוב מדויק ולהימנע מהתקנה מאולצת;

3. הדק את הברגים באופן שווה, בחר אטמים מתאימים ונקה את משטחי האיטום;

4. עקוב אחר עקרונות ההתקנה כדי להבטיח זרימת צינור חלקה;

5. בדיקת לחץ לאחר ההתקנה; אם לא נמצאו חריגות, הכנס את המערכת לשימוש.

נקודות תחזוקה

1. בדוק באופן קבוע ברגים ואטמים, והדק או החלף אותם מיד;

2. בצע ניקוי נגד-קורוזיה לפי תכונות החומר;

3. חקור לחץ וקצב זרימה חריגים, וטפל מיד בחסימות ובדליפות;

4. לכיבוי-לטווח ארוך, רוקן את המדיום ואחסן נקי ועמיד בפני קורוזיה-;

5. הימנע משימוש בחומרי ניקוי קורוזיביים.

VI. אזורי יישום

הנדסה עירונית:

אספקת מים וניקוז, טיפול בשפכים, חימום, העברת גז;

מגזר התעשייה:

לחץ בינוני ונמוך, העברת טמפרטורה בינונית בתעשיות נפט, כימיקלים, חשמל, מזון ותרופות;

הנדסת בניין:

אספקת מים וניקוז גבוהים-, הגנה מפני אש, צינורות מיזוג אוויר;

אחרים:

הנדסה ימית, טיפול במי שתייה, השקיה חקלאית.

למידע נוסף, אנא צור איתנו קשר: WhatsApp/WeChat: +8618334738900
דוא"ל: info@jthypipe.com, amy@jintaicastfoundry.com, sales@jintaicastfoundry.com

תגיות פופולריות: כפול-מרפק עם אוגן dn100 45 תואר, יצרנים, ספקים בסין כפול-מרפק עם אוגן dn100 45

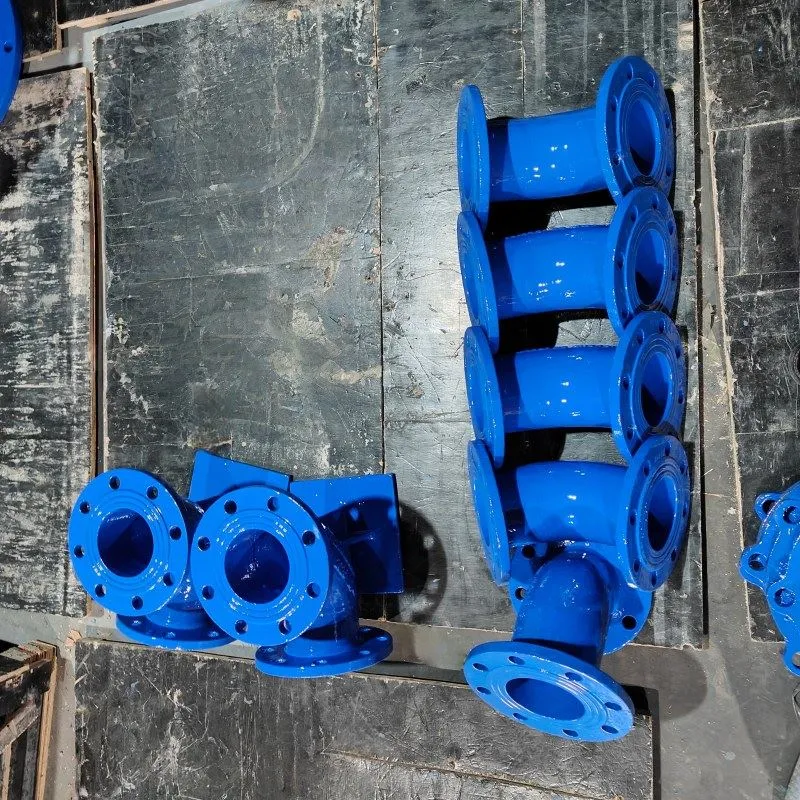

כפול-מרפק DN100 45 בעל אוגן
