מושג נושא
בואו נסתכל מקרוב על "אביזרי צינור ברזל רקיע". זהו מושג חשוב מאוד מכיוון שבהנדסת צנרת בפועל, צינורות ישרים הם רק הבסיס; אביזרי צנרת שונים הם המפתח לשינוי כיוון הצנרת, הסתעפות, הפחתת קוטר וחיבור.

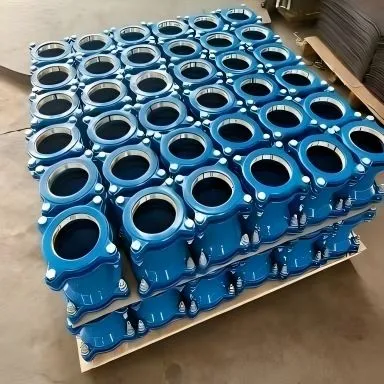

אביזרי צנרת מברזל רקיע הם חיבורי צינור העשויים מברזל רקיע. הם חולקים את אותן תכונות חומר כמו צינורות ישרים מברזל רקיע (חוזק גבוה, קשיחות גבוהה, עמידות בפני קורוזיה) והם מחוברים לצינורות ישרים או אביזרי צינור אחרים באמצעות סוגי ממשק ספציפיים (כגון סוג T-, סוג K- וסוג אוגן) כדי ליצור מערכת צנרת שלמה ואטומה.
תכונות עיקריות
01. חומר מעולה: הוא יורש את כל היתרונות של ברזל רקיע, בעל חוזק גבוה וקשיחות טובה, ויכול לעמוד בלחץ פנימי גבוה ועומס חיצוני.
02. איטום אמין: בשימוש בצינורות ישרים מאותו חומר ותקן, ביצועי האיטום של הממשקים עקביים, ומבטיחים שאין נזילות בכל מערכת הצנרת.
03. עמידות גבוהה: חיי עיצוב ארוכים, לרוב מסונכרנים עם צינורות ישרים, עד 50-100 שנים.
04. מגוון שלם של מפרטים: מגוון רחב של סוגים זמינים כדי לענות על צורכי פריסת צנרת מורכבים שונים.
05. תקינה: הייצור עומד בתקנים בינלאומיים (כגון ISO 2531) או תקנים לאומיים (כגון GB/T 13295) כדי להבטיח החלפה ותאימות.
סוגים ושימושים נפוצים
1. אביזרי שינוי כיוון
משמש לשינוי כיוון הצינורות.
מרפקים: אביזרי הצינור הנפוץ ביותר.
מרפק 90 מעלות: משנה את כיוון הצינור ב-90 מעלות.
מרפק 45 מעלות: משנה את כיוון הצינור ב-45 מעלות.
22.5 מעלות מרפקים, 11.25 מעלות מרפקים: משמש למצבים הדורשים התאמות דקות של זווית.
2. סוגי הסתעפות והסטה
משמש לחיבור צינורות ענפים מהצינור הראשי.
חולצות:
טיז בקוטר שווה: לכל שלושת השקעים יש קוטר זהה.
צמצום טיז: קוטר צינור הסניף קטן מקוטר הצינור הראשי.
ארבעה-טיים: ענפים בארבעה כיוונים; פחות נפוץ, משמש ברשתות צינורות מצטלבות מורכבות.
3. צמצום אביזרי
משמש לחיבור צינורות בקטרים שונים.
מפחיתים (מפחיתים אחידים):
מפחיתים קונצנטריים: קווים מרכזיים מיושרים; משמש עבור צינורות אנכיים או מצבים הדורשים יישור.
מפחיתים אקסצנטריים: צד אחד של דופן הצינור סומק; משמש בדרך כלל לצינורות אופקיים כדי לשמור על גובה תחתון או עליון עקבי של הצינור ולמנוע כיסי אוויר או הצטברות שאריות.
4. חיבורים והפסקות
משמש לחיבורים מיוחדים או לאיטום צינורות.
שרוול (צינור קצר): משמש לחיבור שני צינורות ישרים שאינם ניתנים לחיבור ישיר.
תקע צינור (אוגן עיוור): משמש לאיטום קבוע או זמני של קצה צינור.
אוגן/שקע: קצה אחד הוא חיבור צינור סטנדרטי (שקע או שקע), והקצה השני הוא אוגן. משמש לחיבור לשסתומים, משאבות או ציוד אוגן אחר, להשגת מעבר מצינור לציוד.
תיקון מהדקים: אביזרי צינור לא-סטנדרטיים, אבל חשובים מאוד. משמש לתיקונים מהירים כאשר צינורות דולפים עקב נזק מקרי, מבלי להחליף את כל חלק הצינור. סוג החיבור זהה לצינורות ישרים, והאביזרים מצוידים בממשקים מתאימים שחייבים להיות תואמים לצינורות הישרים המחוברים או לממשקי הציוד.
ט-הקלד שקופית-בממשק:
הממשק הגמיש הנפוץ ביותר. קצה אחד של האביזר הוא שקע (עם טבעת גומי מובנית-), והקצה השני הוא שקע. הוא מציע התקנה מהירה ואיטום מעולה.
ממשק מכני מסוג K-:
איטום מושג על ידי הידוק טבעת הגומי עם ברגים ובלוטה, מה שמספק קשיחות גבוהה יותר של ממשק והתנגדות-לשליפה.
חיבור אוגן: שני אוגנים מהודקים יחד עם ברגים, וביניהם מוצמד אטם לאיטום. משמש בדרך כלל לחיבור לציוד או לקטעי צינור הדורשים פירוק תכוף. אביזרי צנרת רבים הם חיבורים מרוכבים; לדוגמה, לטי עשוי להיות שני מפרקי שקע T- ומפרק T- אחד, או מפרק אוגן אחד.
עקרון ההתאמה
חומרים ותקנים:
יש לוודא שאביזרים וצינורות ישרים עומדים באותם תקנים (כגון ISO, GB, EN וכו').
01
רמת לחץ:
דירוג הלחץ של האביזרים (למשל, K9) חייב להיות לא נמוך מזה של הצינור הישר המחובר.
02
סוג ממשק:
סוג ההתאמה חייב להיות התאמה מושלמת לצינור הישר. מפרק T- אחד חייב להיות מצויד בשקע T- אחד.
03
הגנה מפני קורוזיה פנימית וחיצונית:
בדומה לצינורות ישרים, אביזרי צינור ברזל רקיע לאספקת מים כוללים בדרך כלל ריפוד טיט צמנט על הקיר הפנימי ושכבת אספלט אפוקסי או אבץ + צבע אספלט להגנה מפני קורוזיה בקיר החיצוני. בסביבות קורוזיביות מיוחדות (כגון קרקעות חומציות), יש לציין הגנה מחוזקת מפני קורוזיה.
04
הערות התקנה:
ניקוי: הקפד לנקות את השקע, השקע וטבעת הגומי לפני ההתקנה כדי למנוע מזיהומים להשפיע על האיטום.
שימון: השתמש בחומר סיכה ייעודי, לא-רעיל כדי להקל על ההתקנה ולהגן על טבעת הגומי.
סימון: סמן את עומק ההחדרה על השקע כדי להבטיח התקנה נכונה.
יישור: בעת שימוש בכלים מתאימים (כגון מוטות או מותחנים), ודא שהצינורות והאביזרים מיושרים כדי למנוע חוסר יישור או פיתול של טבעות הגומי.
