לְהַצִיג

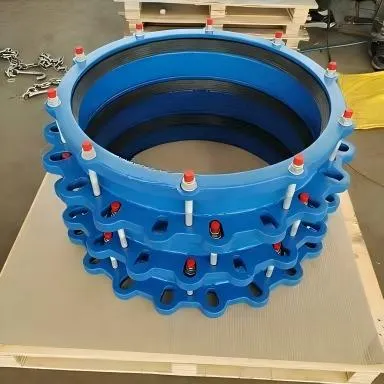

מפרק הפירוק של ברזל רקיע הוא רכיב חיבור גמיש המיועד להתקנה ופירוק קלים בין שסתומים, משאבות וצינורות. זה מאפשר התאמה צירית כדי לספוג סובלנות התקנה ולפצות על תזוזה של הצינור. המפרק מפשט את התחזוקה וההסרה של השסתומים מבלי לחתוך צינורות, מיושם באופן נרחב בפרויקטים של אספקת מים וצינורות לחץ.
רכיבים
| רְכִיב | תֵאוּר |
|---|---|
| גוף ראשי (אוגן גוף) | ברזל גמיש QT450-10 חלק עיקרי עמיד בלחץ. אוגן צד אחד מתחבר לשסתומים או לציוד. מתאים לשרוול הזזה ואטם איטום בפנים, מצופה אפוקסי פנימי וחיצוני. |
| שרוול הזזה | שרוול ברזל רקיע המסוגל לתנועה צירית. מציע קצבת התאמה לפיצוי אורך צינור. |
| בַּלוּטָה | בלוטת ברזל גמישה לדחיסת אטם גומי ונעילת מצב איטום. |
| אטם גומי | גומי EPDM / NBR, אלמנט איטום ראשוני לעצירת דליפה בינונית דרך מרווח הזזה. |
| מכלול בורג הגבול | ברגים, אומים ודסקיות. הגבל את תנועת ההחלקה המקסימלית כדי למנוע יציאה ממקומו של השרוול, והדק את הבלוטה למקומה. |
פָּרָמֶטֶר
| פָּרִיט | מִפרָט |
|---|---|
| חוֹמֶר | גוף, בלוטה, שרוול הזזה: ברזל גמיש QT450-10 / GGG50 |
| חותמת גומי | EPDM / NBR |
| תקנים | ISO 2531, EN 545 |
| דירוג לחץ | PN10, PN16 |
| טווח מידות | DN50-DN2000 |
| התאמה צירית | סטנדרטי 50-100 מ"מ (משתנה לפי קוטר נומינלי) |
| שִׁכבָה | ציפוי אבקת אפוקסי פנימי וחיצוני |
| סוג חיבור | מאוגן |
| מדיום מתאים | מים לשתייה, מים עירוניים, מים תעשייתיים |
| טמפרטורת עבודה | 0-80 מעלות |
יתרונות עיקריים
ניתן להרכיב ולתחזק שסתומים, משאבות וציוד נלווה ללא חיתוך צנרת, מה שמפחית מאוד את עומס התחזוקה.
הפגת מתחים:
הוא יכול לספוג את ההתפשטות התרמית הקלה וההתכווצות של צינורות הנגרמים משינויי טמפרטורה, או את התזוזה הקלה שנגרמה מהתיישבות היסודות.
מכלול ברגי הגבלה שולט בתנועת ההזזה ומונע הוצאת השרוול ממקומו לצורך פעולה בטוחה.
התקנה גמישה:
מותרת סטייה זווית מסוימת או פער בין אוגני הצינור.
בדוק את טבעת האיטום:
לפני ההתקנה, ודא שמשטח טבעת האיטום נקי וללא נזק.
מהודק באופן שווה:
בעת הידוק ברגים, הפעל כוח בשלבים תוך שימוש בגישה אלכסונית כדי להבטיח שטבעת האיטום דחוסה באופן שווה.
התאם את הנסיעה:
היזהר לא לחרוג מטווח ההתאמה המקסימלי שצוין של היצרן (טווח התאמה כולל).
